Diamond MX-3000N – Hochleistungs-Triplexer für KW, VHF und UHF Der Diamond MX-3000N ist ein erstklassiger Triplexer, der es dir ermöglicht, drei unterschiedliche Funkgeräte an eine einzige Multiband-Antenne anzuschließen – oder umgekehrt, eine Triband-Antenne auf drei gerätespezifische Ausgänge aufzuteilen. Dank seines massiven Alu-Druckgehäuses bietet er eine hervorragende Abschirmung und mechanische Stabilität für dein Shack. Mit extrem geringen Durchgangsdämpfungen und einer hohen Isolation zwischen den Anschlüssen garantiert Diamond hier eine Signalübertragung auf Profi-Niveau. Ob im Kurzwellenbereich, auf 2m/70cm oder im anspruchsvollen 23cm-Band – dieser Triplexer ist die ideale Weiche für komplexe Stationsaufbauten.Top-Features des Diamond MX-3000N Drei Frequenzbereiche: Deckt das gesamte Spektrum von Kurzwelle/VHF über UHF bis hin zum 1,2 GHz Bereich ab. Massives Alu-Druckgehäuse: Bietet besten Schutz gegen Einstrahlungen und mechanische Einwirkungen. Geringe Einfügedämpfung: Minimale Signalverluste (bis zu 0,15 dB), um die volle Leistung deiner Station zu erhalten. Hohe Belastbarkeit: Verträgt im Kurzwellenbereich bis zu 800 Watt (PEP) – ideal für leistungsstarke Transceiver.Präzise Steckverbindungen: Ausgestattet mit hochwertigen N- und PL-Anschlüssen für eine verlustfreie Kontaktierung.Technische Daten Frequenzbereiche: 1,6 – 160 MHz / 350 – 500 MHz / 850 – 1300 MHz Belastbarkeit (PEP): 1,6 – 160 MHz: 800 Watt 350 – 500 MHz: 400 Watt 850 – 1300 MHz: 200 Watt Impedanz: 50 Ohm Dämpfung: 0,15 dB (bis 160 MHz) / 0,25 dB (bis 500 MHz) / 0,30 dB (bis 1300 MHz) Isolation: Besser als 55 dB Anschluss Antenne: N-Buchse Anschlusskabel/Stecker: 1,6 – 160 MHz: PL-Stecker 350 – 500 MHz: N-Stecker 850 – 1300 MHz: N-Stecker Maße (LxBxH): 85 x 64 x 27 mmGewicht: 360 gLieferumfang 1x Diamond MX-3000N Triplexer Integrierte Anschlusskabel mit montierten Steckern Service-Hinweis: Achte bei der Montage darauf, die Stecker handfest anzuziehen und bei der Nutzung im Außenbereich (z. B. am Mast) für einen zusätzlichen Wetterschutz der N-Buchse zu sorgen.

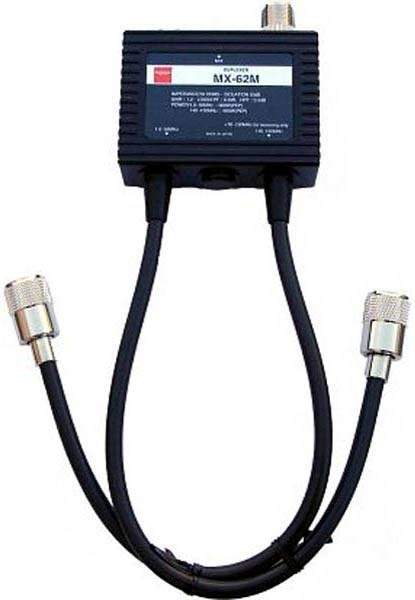

Diamond MX-62M – Duplexer/Diplexer für Kurzwelle, 2m und 70cm Der Diamond MX-62M ist Dein zuverlässiger Diplexer/Duplexer, der Dir ermöglicht, Signale aus dem Kurzwelle-Bereich, 2m und 70cm über eine einzige Koaxialleitung zu senden oder zu empfangen. Flexible Nutzung und hohe Leistung Zweck: Der Duplexer führt die Signale von zwei Frequenzbereichen auf einem gemeinsamen Antennenanschluss zusammen (oder trennt sie). Frequenzbereiche: Er deckt zuverlässig die Bereiche Kurzwelle (KW) von 1,6 bis 53 MHz sowie VHF/UHF von 140 bis 470 MHz ab. Belastbarkeit: Mit einer maximalen Belastbarkeit von **600 Watt** bietet er Dir ausreichend Reserve für leistungsstarken Betrieb. Niedrige Dämpfung: Die geringe Dämpfung von nur 0,2 dB (KW) bzw. 0,3 dB (VHF/UHF) gewährleistet minimale Signalverluste. Anschlüsse und Spezifikationen Die Anschlüsse sind für einfache Handhabung komplett mit PL-Steckern ausgeführt: Spezifikation Details Frequenzbereich (Low-Band) 1,6 – 53 MHz Frequenzbereich (High-Band) 140 – 470 MHz Belastbarkeit (Max.) 600 Watt Impedanz 50 Ohm Isolation 50 dB Anschluss KW-Transceiver PL-Stecker Anschluss VHF/UHF-Transceiver PL-Stecker Anschluss Antenne PL-Buchse Abmessungen (LxBxH) 85 x 64 x 25 mm Gewicht 360 g Der kompakte Diamond MX-62M ist die ideale, platzsparende Lösung für Dich, um den Multiband-Betrieb zu vereinfachen.

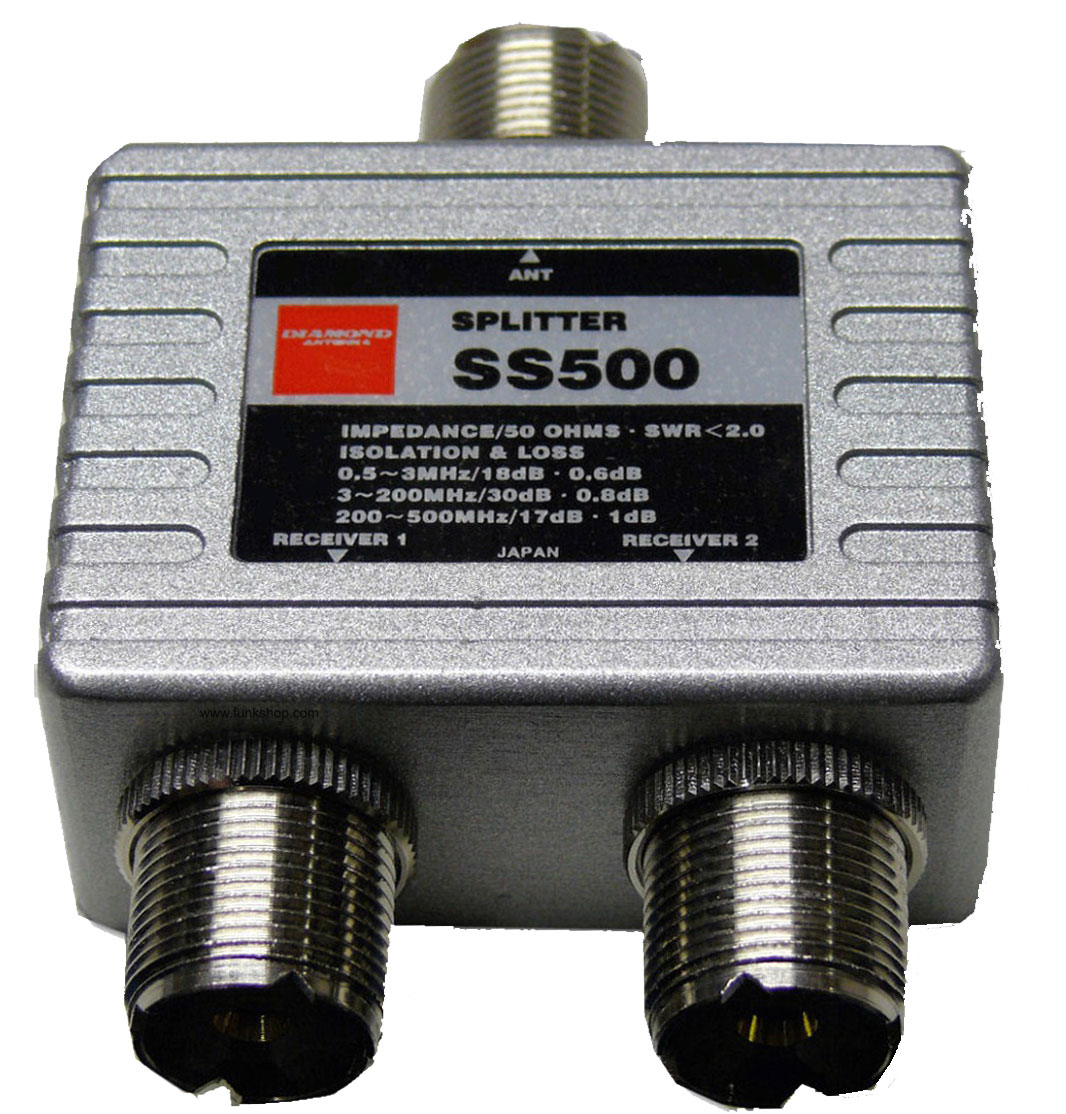

Der Diamond SS-500 Splitter zum Anschluss von zwei Antennen an einen Empfänger oder umgekehrt benötigt. Er enthält ein Breitband Transformationsnetzwerk, mit dem die beiden Eingänge impedanzrichtig kombiniert-, und zur Vermeidung gegenseitiger Beeinflussung voneinander isoliert werden. Die Einfügungsdämpfung bis 200 MHz beträgt max. 0,8 dB, die Sperrdämpfung zwischen den beiden Anschlüssen im Bereich 3-200 MHz mindestens 30 dB. Durch die hohe Sperrdämpfung können die Signale von zwei beliebigen Antennen auch mit unterschiedlichem Frequenzbereich kombiniert werden, ohne dass eine Antenne das Signal der anderen kurzschließt. 50 Ω Impedanz, Anschluss PL-Buchsen. Der Antennensplitter ist nicht sendefähig. Frequenzbereich: 0.5 bis 500MHz Isolation: 0.5 bis 3MHz > 18dB 3 bis 200MHz > 30dB 200 bis 500MHz > 17dB Einfügedämpfung: 0.5 bis 3MHz < 0.6dB 3 bis 200MHz < 0.8dB 200 bis 500MHz < 1.0dB Impedanz: 50 Ω VSWR < 2:1 Maße: 80x60x30mm Gewicht 130g

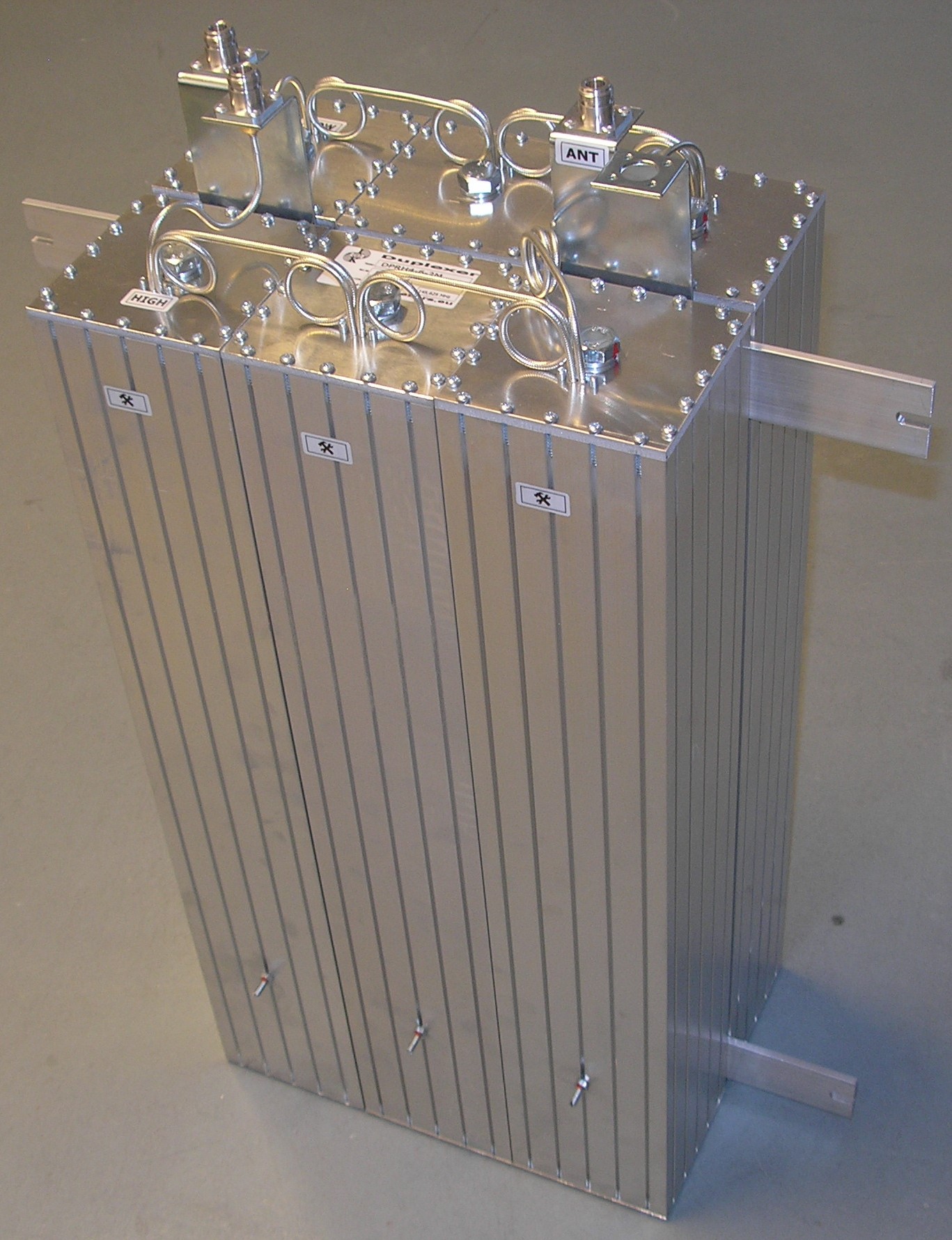

IK Telecom DPRE 10-6 2m – Hochleistungs Duplexer für Relaisstationen Der IK Telecom DPRE 10-6 ist ein professioneller Duplexer der Oberklasse, der speziell für den Aufbau von 2m-Relaisfunkstellen im Bereich von 144 bis 148 MHz entwickelt wurde. Mit sechs hochselektiven Resonatoren (105 x 105 mm) bietet er eine exzellente Trennung von Sende- und Empfangssignalen bei einer beeindruckenden Sperrdämpfung von mindestens 110 dB. Durch seine massive Bauweise und die hohe Temperaturstabilität ist dieser Duplexer die ideale Wahl für den Dauerbetrieb an exponierten Standorten. Er ermöglicht den Betrieb von Sender und Empfänger an einer gemeinsamen Antenne bei einem geringen Frequenzabstand von nur 0,6 MHz.Top-Features des DPRE 10-6 Extreme Isolation: Über 110 dB Sperrdämpfung schützen deinen Empfänger effektiv vor dem Sendesignal. Hohe Belastbarkeit: Souveräne Leistungsreserven bis zu 100 Watt Durchgangsleistung. Präzise Resonatoren: Sechs Kammern mit 105 x 105 mm Durchmesser für maximale Güte und Selektivität. Wetterfest & Robust: Großer Einsatztemperaturbereich von -30 °C bis +60 °C für zuverlässigen Betrieb im Außengehäuse oder Funkcontainer.Verlustarme Anschlüsse: Hochwertige N-Norm Buchsen für optimale Signalübertragung.Technische Daten Einsatzfrequenzbereich: 144 – 148 MHz Mindestfrequenzabstand (TX/RX): 0,6 MHz Durchgangsdämpfung: max. 1,0 dB Sperrdämpfung: min. 110 dB Durchgangsleistung: 100 Watt Impedanz: 50 Ohm Welligkeit (SWR): max. 1,5 Resonatordurchmesser: 105 x 105 mm (6 Resonatoren) Anschlüsse: N-Norm (Buchsen) Einsatztemperaturbereich: -30 °C bis +60 °C Abmessungen (LxBxH): 750 x 540 x 780 mmGewicht: 24 kgWichtiger Bestellhinweis: Gratis Abgleich-Service Damit du dein System sofort in Betrieb nehmen kannst, bieten wir dir einen besonderen Service an: Wir gleichen den Duplexer vor der Auslieferung gratis für dich ab! Bitte gib dazu bei der Bestellung im Kommentarfeld die gewünschte TX- und RX-Frequenz an. Unser Technik-Team stellt die Weiche dann präzise auf deine Vorgaben ein.Service-Hinweis: Aufgrund des Gewichts von 24 kg erfolgt der Versand per Spedition oder in einer verstärkten Spezialverpackung.

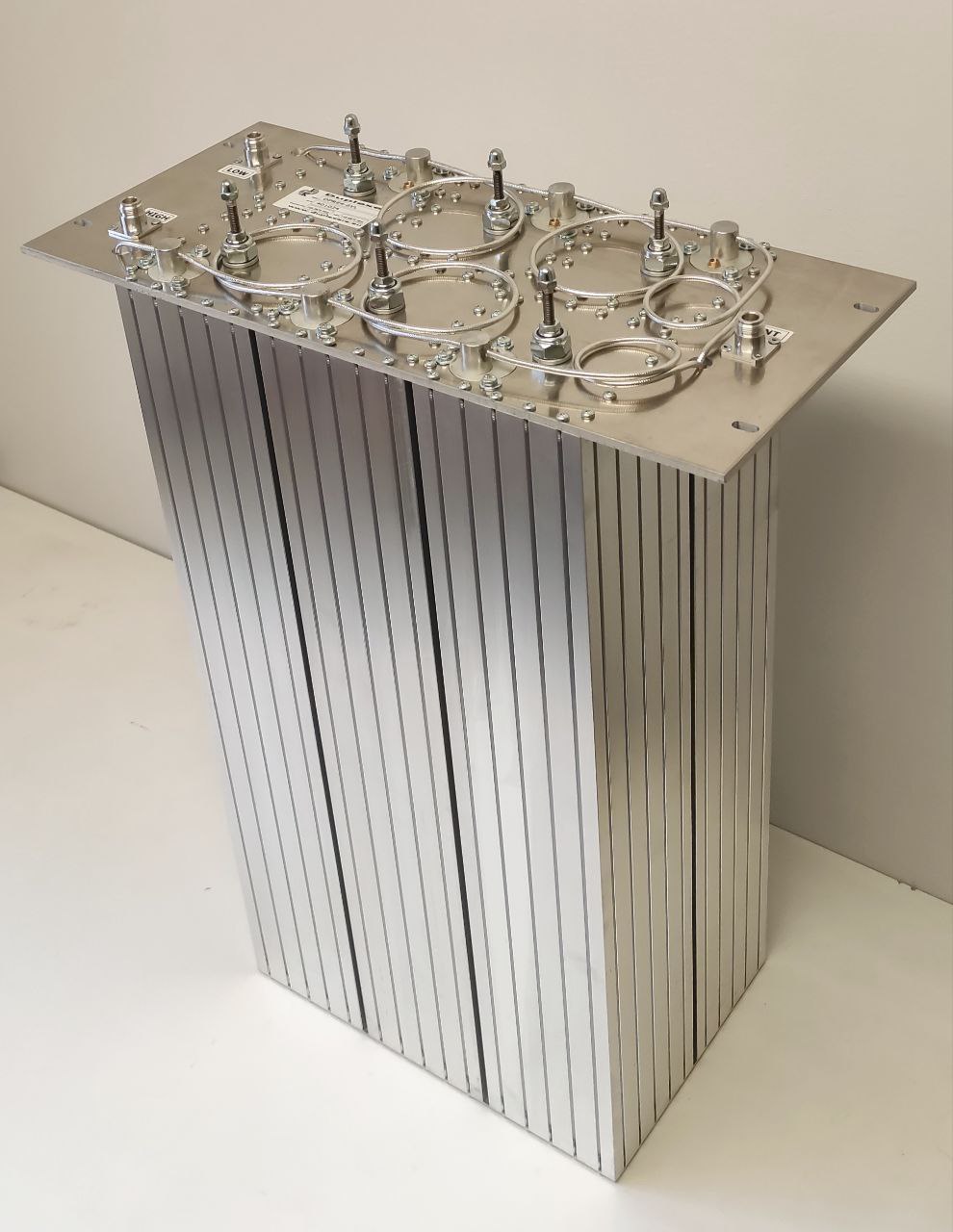

Einsatzfrequenzbereich: 144-148 MHzDurchgangsdämpfung max.: 1.4 dbMindestfrequenzabstand TX/RX: 0.4 MhzImpedanz: 50 OhmSperrdämpfung: min 100 dbWelligkeit max: 1,5Durchgangsleistung: 200 WattEinsatztemperaturbereich: -30 +60°CResonatordurchmesser: 105x105mmGewicht: 24 kgStecker: N NormAbmessungen: 700x480x215mm19 ZollBei Bestellung bitte TX und RX Frequenz angeben! Wir gleichen den Duplexer vor Auslieferung gratis ab.

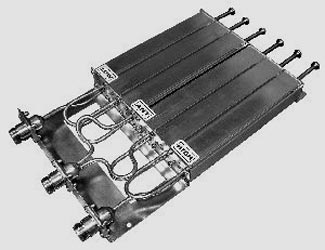

Einsatzfrequenzbereich: 400-440 MHz Durchgangsdämpfung max.: 2 db Mindestfrequenzabstand TX/RX: 1,6 Mhz Impedanz: 50 Ohm Sperrdämpfung: min 90 db Welligkeit max: 1,5 Durchgangsleistung: 300 Watt Einsatztemperaturbereich: -30 +60°C Resonatordurchmesser: 116x116mm Gewicht: 8,1 kg Stecker: N Norm Bei Bestellung bitte TX und RX Frequenz angeben! Wir gleichen den Duplexer vor Auslieferung gratis ab.
Einsatzfrequenzbereich: 144-148 MHzDurchgangsdämpfung max.: 1.7 dbMindestfrequenzabstand TX/RX: 0.6 MhzImpedanz: 50 OhmSperrdämpfung: min 90 dbWelligkeit max: 1,5Durchgangsleistung: 100 WattEinsatztemperaturbereich: +5 - +60°CResonatordurchmesser: 105x105mmGewicht: 24 kgStecker: N NormAbmessungen: 700x480x215mmBei Bestellung bitte TX und RX Frequenz angeben!Wir gleichen den Duplexer vor Auslieferung gratis ab.

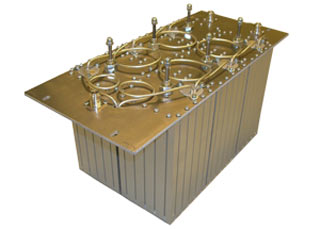

Einsatzfrequenzbereich: 400-440 MHz Durchgangsdämpfung max.: 1,2 db Duplexabstandabstand TX/RX: 7,6 Mhz Impedanz: 50 Ohm Sperrdämpfung: min 85 db Welligkeit max: 1,5 Durchgangsleistung: 50 Watt Einsatztemperaturbereich: -20 +40°C Gewicht: 1,1 kg Großein mm: 160x180x350 Stecker: N Norm Bei Bestellung bitte TX und RX Frequenz angeben! Wir gleichen den Duplexer vor Auslieferung gratis für ab. Ohne Angabe der TX/RX Frequenzen erfolgt keine Auslieferung.
