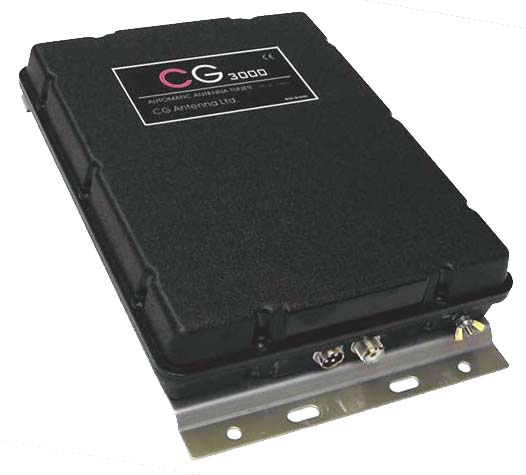

CG-3000 – Preisgünstiger automatischer Outdoor-Antennentuner (1,6 – 30 MHz) für Drahtantennen Du suchst nach einer extrem flexiblen, schnellen und wetterfesten Tunerlösung für Deine Kurzwellenantenne? Der CG-3000 von CG-Antenna ist ein hoch-effizienter automatischer Antennentuner für den Frequenzbereich von 1,6 bis 30 MHz. Ähnlich wie der legendäre SG-230 ist er speziell für die Speisung von endgespeisten Drahtantennen, Vertikals, Monopolen, Dipolen oder Quad-Antennen konzipiert. Das Besondere am CG-3000: Der Anschluss von Koaxialkabeln ist denkbar einfach, indem die Kabelabschirmung direkt auf die Masse gelegt wird. Mit einem breiten Abstimmbereich von 12 bis 1000 Ω passt der Tuner unterschiedlichste Antennenformen mühelos an. Das verwendete Pi-Anpassnetzwerk bietet gegenüber herkömmlichen L-Netzwerken den großen Vorteil, gleichzeitig als effektiver Tiefpassfilter zu wirken und unerwünschte Oberwellen bereits an der Antenne zu dämpfen. Dank der 200 integrierten Speicherplätze stimmt der CG-3000 bei bereits bekannten Frequenzen blitzschnell ab: Während die Erstabstimmung in der Regel nur etwa 2 Sekunden dauert, erfolgt das Nachstimmen aus dem Speicher in wenigen Hundertstel Millisekunden. Das wetterfeste Gehäuse (36,2 x 23,5 x 7,6 cm) mit Edelstahl-Montagematerial ist speziell für die dauerhafte Mast- oder Outdoor-Montage ausgelegt. Für den Betrieb ist lediglich eine 12V-Spannungsversorgung erforderlich – weitere Steuerleitungen zum Transceiver sind nicht notwendig! Deine Vorteile und Highlights im Überblick Großer Frequenzbereich: Deckt die Kurzwellenbänder von 1,6 MHz bis 30 MHz lückenlos ab. Hohe Belastbarkeit: Ausgelegt für bis zu 200 Watt PEP Sendeleistung (min. Abstimmleistung ca. 10 Watt). Effizientes Pi-Netzwerk: Bietet breite Impedanzanpassung (12–1000 Ω) und wirkt zusätzlich als Oberwellen-Tiefpassfilter. Blitzschneller Speicher: 200 Speicherplätze für Abstimmvorgänge in wenigen Millisekunden bei Bandwechseln. Wetterfestes Outdoor-Gehäuse: Robustes, spritzwassergeschütztes Kunststoffgehäuse inklusive Montagematerial aus Edelstahl. Unkomplizierte Verkabelung: Benötigt keine proprietären Steuerkabel – lediglich 13,8 V Stromversorgung und PL-Koaxialkabel. Ideal für Portabel- & Mastbetrieb: Erlaubt z. B. in Kombination mit einem 10m GFK-Teleskopmast den schnellen Aufbau einer Allband-Drahtantenne. Technische Daten Modell: CG-3000 Frequenzbereich: 1,6 MHz – 30 MHz Erforderliche Drahtlänge: Min. 2,5 m (6–30 MHz) | Min. 8,0 m (1,8–30 MHz) Max. Sendeleistung: 200 W PEP Abstimmleistung: min. 10 W Impedanz-Abstimmbereich: 12 bis 1000 Ω Anpassnetzwerk: Pi-Filter (Pi-Network) Speicherplätze: 200 Kanäle SWR-Zielwert: besser als 1:2 Spannungsversorgung: 13,8 V DC (ca. 0,8 A) HF-Anschluss: PL-Buchse (SO-239) & Masse-/Flügelmutter-Klemme Abmessungen (B x H x T): 235 x 362 x 76 mm Gewicht: ca. 1,2 kg Lieferumfang 1x CG-3000 Automatischer Antennentuner 2x Edelstahl-U-Bügel (55 mm) & Montagematerial für Mastmontage 1x 5 Meter Speisekabel für Stromversorgung (mit 4-poligem Rundstecker) 1x Bedienungsanleitung (Englisch) Unser Praxis-Tipp für Dich: Für beste Ergebnisse auf den niedrigen Bändern (z. B. 80m oder 160m) empfehlen wir eine Drahtlänge von mindestens 13,5 Metern sowie ein gut ausgebautes Radialnetzwerk oder eine solide Erdung an der Masseklemme. Achte darauf, dass die gewählte Drahtlänge auf keinem der genutzten Bänder resonant (Lambda 1/2-Vielfaches) ist, um eine optimale Abstimmung des Tuners zu gewährleisten!

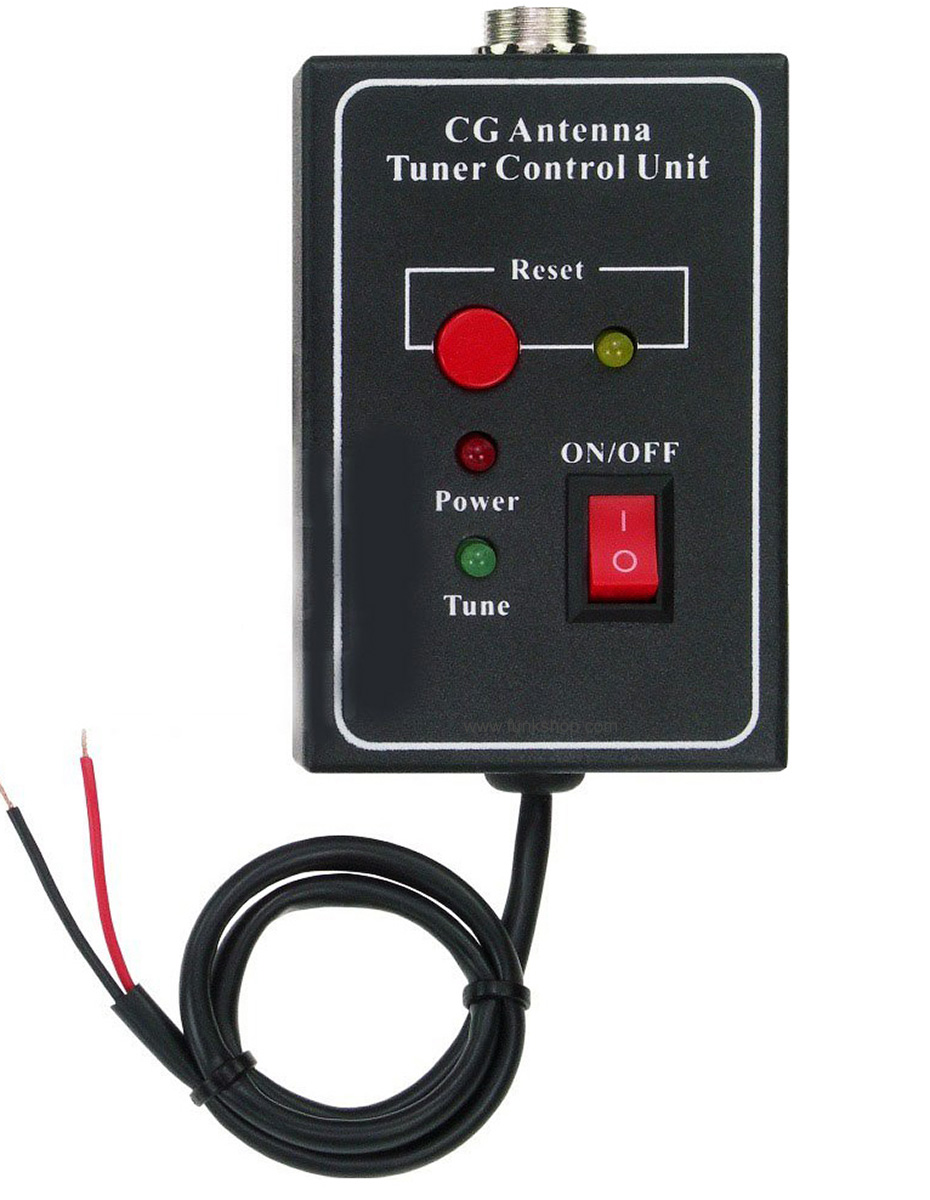

CG-CTU Remote Control & Steuergerät für den CG-3000 Automatik-Tuner Du möchtest Deinen draußen montierten CG-3000 Antennentuner bequem und direkt vom Funkplatz aus steuern? Das CG-CTU Steuergerät ermöglicht die komfortable Fernspeisung sowie die direkte Auslösung des Abstimmvorgangs Deines CG-3000 Tuners per Knopfdruck. Eine gut sichtbare LED-Anzeige informiert Dich dabei jederzeit über den aktuellen Status (abgestimmt / nicht abgestimmt). Das CG-CTU lässt sich universell mit allen Transceivern betreiben. Für Icom-Funkgeräte bietet das Steuergerät ein echtes Highlight: Es wird mit einem passenden Kabel für die 4-polige Icom-Tunerbuchse geliefert. Dadurch wird das CG-CTU direkt über den Transceiver mit Spannung versorgt und die Abstimmung lässt sich intuitiv über die gewohnte "TUNE"-Taste Deines Icom-Geräts auslösen. Aber auch an Nicht-Icom-Funkgeräten lässt sich das System universell einsetzen: Über den mitgelieferten 12V-Kabeladapter schließt Du das CG-CTU an ein beliebiges 13,8V-Netzteil an und startest den Tunervorgang ganz einfach über die integrierte "TUNE"-Taste an der Frontseite des Steuergeräts. Deine Vorteile und Highlights im Überblick Komfortable Remote-Steuerung: Auslösung des Abstimmvorgangs und Statuskontrolle direkt vom Shack aus. Universelle Kompatibilität: Funktioniert mit Transceivern aller Hersteller (Kenwood, Yaesu, Elecraft, Xiegu etc.). Plug & Play für Icom: Inklusive Stecker für Icom-Tunerbuchse – Stromversorgung und Tuner-Start direkt über das Funkgerät. Klare Status-LED: Optische Rückmeldung über den Erfolg der Antennenanpassung. Großzügiger Lieferumfang: Inklusive 10 Meter langem Verbindungskabel zum Mastsockel-Tuner. Technische Daten Modell: CG CTU Control Unit Kompatibler Tuner: CG-3000 Automatik-Tuner (CG-Antenna) Spannungsversorgung: 12 V - 13,8 V DC (über Transceiver-Tunerbuchse oder externes Netzteil) Bedienelemente: TUNE-Taster, Status-LED (Tuned / Untuned) Kabellängen: 10 m Anschlußkabel zum Tuner, 1 m Icom-Anschlusskabel, 30 cm DC-Stromversorgungskabel Abmessungen (B x H x T): 100 x 70 x 35 mm Lieferumfang 1x CG-CTU Steuergerät 1x 10 m Verbindungskabel zum CG-3000 Tuner 1x 1 m Anschlusskabel mit Icom-Tunerstecker 1x 12 V DC-Adapterkabel für universelle Stromversorgung Unser Praxis-Tipp für Dich: Wenn Du ein Icom-Funkgerät nutzt, entfällt durch das mitgelieferte Schnittstellenkabel das Verlegen eines separaten Stromkabels zum Funkplatz. Das CG-CTU bezieht seine Versorgungsspannung direkt aus der Tunerbuchse Deines Icom-Transceivers und schaltet sich automatisch mit dem Funkgerät ein und aus!

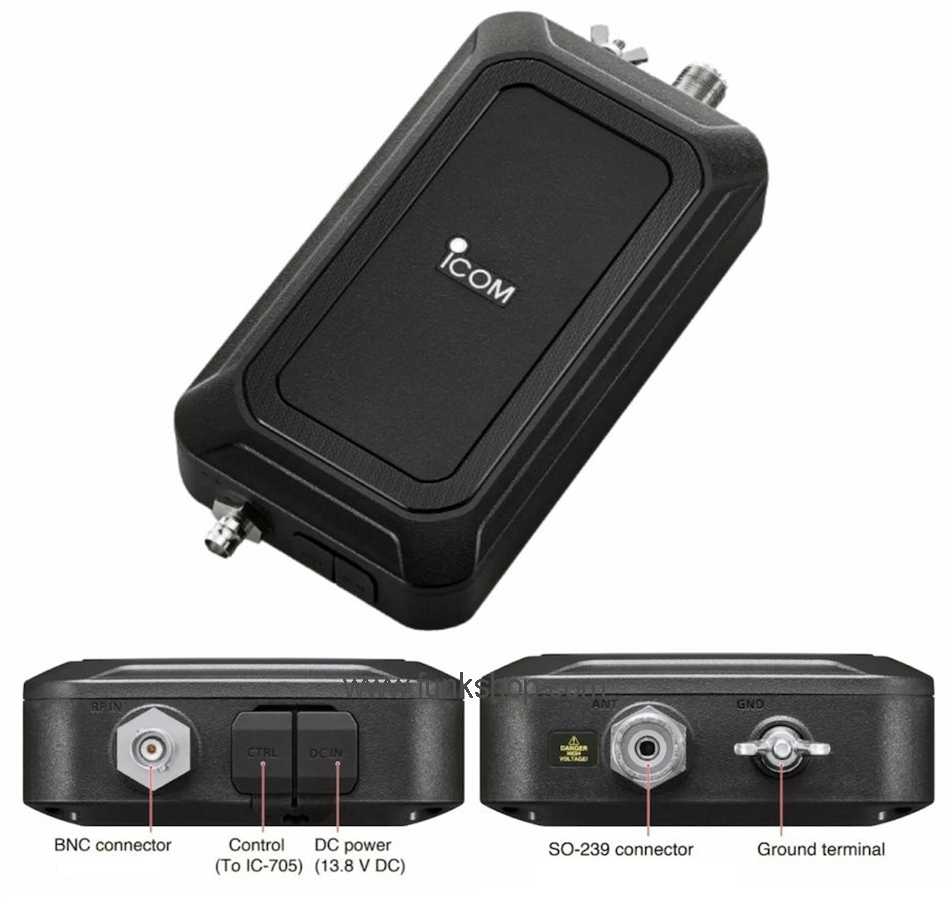

Der automatische Antennentuner Icom AH-705 wurde speziell für die Verwendung mit dem Icom IC-705 und LC-192 entwickelt.Bi-stabile Relais sorgen für Effizienz beim Stromverbrauch.Durch das kompakte Design passt der Icom AH-705 Tuner in den optionalen LC-192 Rucksack. Abstimmbarer Frequenzbereich von 1,8 MHz bis 50 MHzSO-239-PL-Buchse für 50-Ω-Antennen, wie Dipol oder YagiStromversorgung über Alkaline-Batterien oder extern mit 13,8 V DCAutomatisches Abstimmen durch Betätigen der [TUNER]-Taste am IC-705Abmessungen (ohne vorstehende Teile): 190 × 105 × 40 mmGewicht: 450 gLieferumfang:Koaxialkabel (vom IC-705 zum AH-705)Steuerkabel (2 m lang, vom IC-705 zum AH-705)PL-259 SteckerMontagehalterungStecker für Gleichstromversorgung

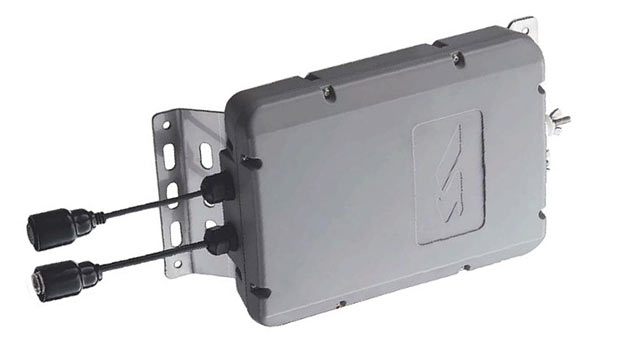

YAESU FC-40 – Automatischer Antennentuner für KW und 6m Der Yaesu FC-40 ist die ideale externe Ergänzung für Deinen Yaesu-Transceiver und ermöglicht Dir das schnelle und effiziente Abstimmen von Drahtantennen und Langdrähten. Er ist speziell für eine nahtlose Integration und Steuerung über Dein Funkgerät konzipiert. Leistung und Kompatibilität Frequenzbereich: Der Tuner deckt einen breiten Frequenzbereich von 1.8 bis 54 MHz ab, wenn er mit einem ca. 20m langen Draht verwendet wird. Sendeleistung: Die maximale Sendeleistung beträgt 100 Watt. Kompatibilität: Der FC-40 ist die perfekte Ergänzung für zahlreiche Yaesu-Transceiver, darunter: FT-450, FT-857(D), FT-891, FT-897(D), FT-950, FT-991A, FT-DX1200, FT-DX3000D, FT-710 u.Ä. Geschwindigkeit und Speicherung Abstimmzeit: Die Abstimmzeit beträgt maximal nur 10 Sekunden, sodass Du schnell auf einem neuen Band funken kannst. Speicher: Das Gerät verfügt über 200 Speicherplätze. Einmal abgestimmte Frequenzen werden gespeichert, was zukünftige Abstimmvorgänge auf bekannten Frequenzen erheblich beschleunigt. Stromversorgung: Die Stromversorgung (13,8 Volt) wird direkt vom Funkgerät bereitgestellt, was zusätzliche Kabel und Netzteile überflüssig macht. Anschlüsse und Bauweise Anschlüsse: Der FC-40 verfügt über zwei Anschlüsse: einen für das Koaxialkabel und einen für die Steuerleitung, die direkt mit Deinem Transceiver verbunden wird. Abmessungen: Mit Abmessungen von 236 x 175 x 53 mm und einem Gewicht von nur 1,2 kg ist der Tuner kompakt und leicht. Mit dem FC-40 erhältst Du ein robustes und zuverlässiges Werkzeug, das Dir hilft, Deine Antennenanlagen schnell und präzise anzupassen. Technische Daten Frequenzbereich: 1.8 – 54 MHz (mit ca. 20m Draht) Sendeleistung: 100 Watt Abstimmzeit: max. 10 Sekunden Speicher: 200 Gewicht: 1,2 kg Lieferumfang: Yaesu FC-40 AntennentunerSteuerkabel; 5m Kleinteile FerritkernBedienungsanleitung EN

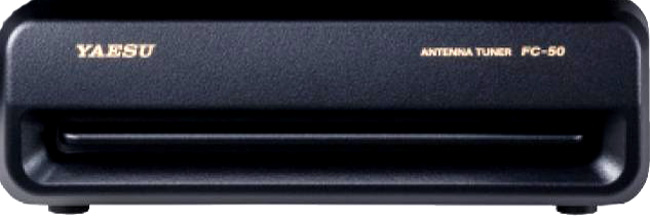

YAESU FC-50 – Automatischer Antennentuner für den FT-891 (KW und 6m) Der FC-50 ist der passende automatische Antennentuner, der speziell für Deinen kompakten Yaesu FT-891 KW-Transceiver entwickelt wurde. Er gewährleistet eine schnelle und präzise Anpassung Deiner Antenne und ist dabei kompakt und effizient. Geschwindigkeit und Leistung Frequenzbereich: Der Tuner deckt die Bereiche 1,8–29,7 MHz (KW) und 50–54 MHz (6m) ab. Sendeleistung: Die maximale Sendeleistung beträgt 100 Watt. Abstimmzeit: Bei gespeicherten Frequenzen benötigt der FC-50 nur ca. 1 Sekunde für die Abstimmung – das ist blitzschnell! Speicher: Er verfügt über 100 Speicherplätze, in denen einmal ermittelte Abstimmwerte für eine verzögerungsfreie Wiederherstellung gesichert werden. Technische Spezifikationen und Integration Antennenimpedanz: Er passt Antennen mit einer Impedanz von 16–150 Ohm auf KW und 25–100 Ohm auf 6m an. Stromversorgung: Die Stromversorgung (13,8 V DC) erfolgt direkt über den Transceiver, wodurch Du ein separates Netzteil sparst. Kabel: Alle notwendigen Kabel zum Anschluss an Deinen FT-891, einschließlich des Control-Kabels mit 8-poligem Mini-DIN-Stecker, sind im Lieferumfang enthalten. Abmessungen und Gewicht: Mit Abmessungen von 155 x 45 x 211 mm und einem Gewicht von ca. 1,35 kg ist der FC-50 kompakt und ideal für den mobilen oder stationären Einsatz. Technische Daten Frequenzbereich: 1,8–29,7 MHz + 50–54 MHz TX-Power: max. 100 Watt Antennenimpedanz KW: 16–150 Ohm Abstimmzeit: ca. 1 Sekunde (Speicherfrequenz) Speicher: 100 Gewicht: ca. 1,35 kg Lieferumfang:Yaesu FC-50 AntennentunerSteuerkabel (Länge 50 cm)Koaxial Verbindungskabel (Länge 50 cm)
