CG-3000 Antennen Tuner
259,00 €
Sofort verfügbar, Lieferzeit: 2-4 Werktage
Produktinformationen "CG-3000 Antennen Tuner"

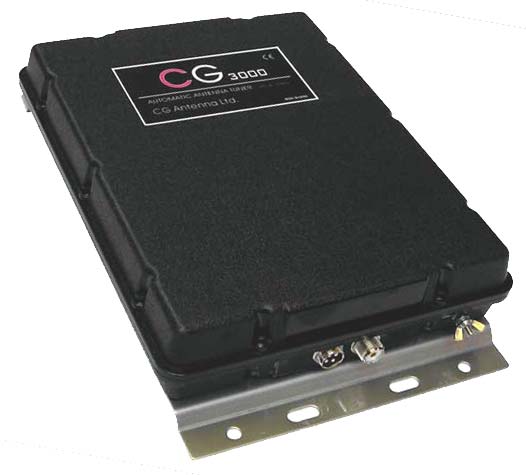

CG-3000 – Preisgünstiger automatischer Outdoor-Antennentuner (1,6 – 30 MHz) für Drahtantennen
Du suchst nach einer extrem flexiblen, schnellen und wetterfesten Tunerlösung für Deine Kurzwellenantenne? Der CG-3000 von CG-Antenna ist ein hoch-effizienter automatischer Antennentuner für den Frequenzbereich von 1,6 bis 30 MHz. Ähnlich wie der legendäre SG-230 ist er speziell für die Speisung von endgespeisten Drahtantennen, Vertikals, Monopolen, Dipolen oder Quad-Antennen konzipiert.
Das Besondere am CG-3000: Der Anschluss von Koaxialkabeln ist denkbar einfach, indem die Kabelabschirmung direkt auf die Masse gelegt wird. Mit einem breiten Abstimmbereich von 12 bis 1000 Ω passt der Tuner unterschiedlichste Antennenformen mühelos an. Das verwendete Pi-Anpassnetzwerk bietet gegenüber herkömmlichen L-Netzwerken den großen Vorteil, gleichzeitig als effektiver Tiefpassfilter zu wirken und unerwünschte Oberwellen bereits an der Antenne zu dämpfen.
Dank der 200 integrierten Speicherplätze stimmt der CG-3000 bei bereits bekannten Frequenzen blitzschnell ab: Während die Erstabstimmung in der Regel nur etwa 2 Sekunden dauert, erfolgt das Nachstimmen aus dem Speicher in wenigen Hundertstel Millisekunden. Das wetterfeste Gehäuse (36,2 x 23,5 x 7,6 cm) mit Edelstahl-Montagematerial ist speziell für die dauerhafte Mast- oder Outdoor-Montage ausgelegt. Für den Betrieb ist lediglich eine 12V-Spannungsversorgung erforderlich – weitere Steuerleitungen zum Transceiver sind nicht notwendig!
Deine Vorteile und Highlights im Überblick
- Großer Frequenzbereich: Deckt die Kurzwellenbänder von 1,6 MHz bis 30 MHz lückenlos ab.
- Hohe Belastbarkeit: Ausgelegt für bis zu 200 Watt PEP Sendeleistung (min. Abstimmleistung ca. 10 Watt).
- Effizientes Pi-Netzwerk: Bietet breite Impedanzanpassung (12–1000 Ω) und wirkt zusätzlich als Oberwellen-Tiefpassfilter.
- Blitzschneller Speicher: 200 Speicherplätze für Abstimmvorgänge in wenigen Millisekunden bei Bandwechseln.
- Wetterfestes Outdoor-Gehäuse: Robustes, spritzwassergeschütztes Kunststoffgehäuse inklusive Montagematerial aus Edelstahl.
- Unkomplizierte Verkabelung: Benötigt keine proprietären Steuerkabel – lediglich 13,8 V Stromversorgung und PL-Koaxialkabel.
- Ideal für Portabel- & Mastbetrieb: Erlaubt z. B. in Kombination mit einem 10m GFK-Teleskopmast den schnellen Aufbau einer Allband-Drahtantenne.
Technische Daten
- Modell: CG-3000
- Frequenzbereich: 1,6 MHz – 30 MHz
- Erforderliche Drahtlänge: Min. 2,5 m (6–30 MHz) | Min. 8,0 m (1,8–30 MHz)
- Max. Sendeleistung: 200 W PEP
- Abstimmleistung: min. 10 W
- Impedanz-Abstimmbereich: 12 bis 1000 Ω
- Anpassnetzwerk: Pi-Filter (Pi-Network)
- Speicherplätze: 200 Kanäle
- SWR-Zielwert: besser als 1:2
- Spannungsversorgung: 13,8 V DC (ca. 0,8 A)
- HF-Anschluss: PL-Buchse (SO-239) & Masse-/Flügelmutter-Klemme
- Abmessungen (B x H x T): 235 x 362 x 76 mm
- Gewicht: ca. 1,2 kg
Lieferumfang
- 1x CG-3000 Automatischer Antennentuner
- 2x Edelstahl-U-Bügel (55 mm) & Montagematerial für Mastmontage
- 1x 5 Meter Speisekabel für Stromversorgung (mit 4-poligem Rundstecker)
- 1x Bedienungsanleitung (Englisch)
Unser Praxis-Tipp für Dich: Für beste Ergebnisse auf den niedrigen Bändern (z. B. 80m oder 160m) empfehlen wir eine Drahtlänge von mindestens 13,5 Metern sowie ein gut ausgebautes Radialnetzwerk oder eine solide Erdung an der Masseklemme. Achte darauf, dass die gewählte Drahtlänge auf keinem der genutzten Bänder resonant (Lambda 1/2-Vielfaches) ist, um eine optimale Abstimmung des Tuners zu gewährleisten!
