Diamond BB-7V
345,00 €
Sofort verfügbar, Lieferzeit: 2-6 Werktage
Produktinformationen "Diamond BB-7V"

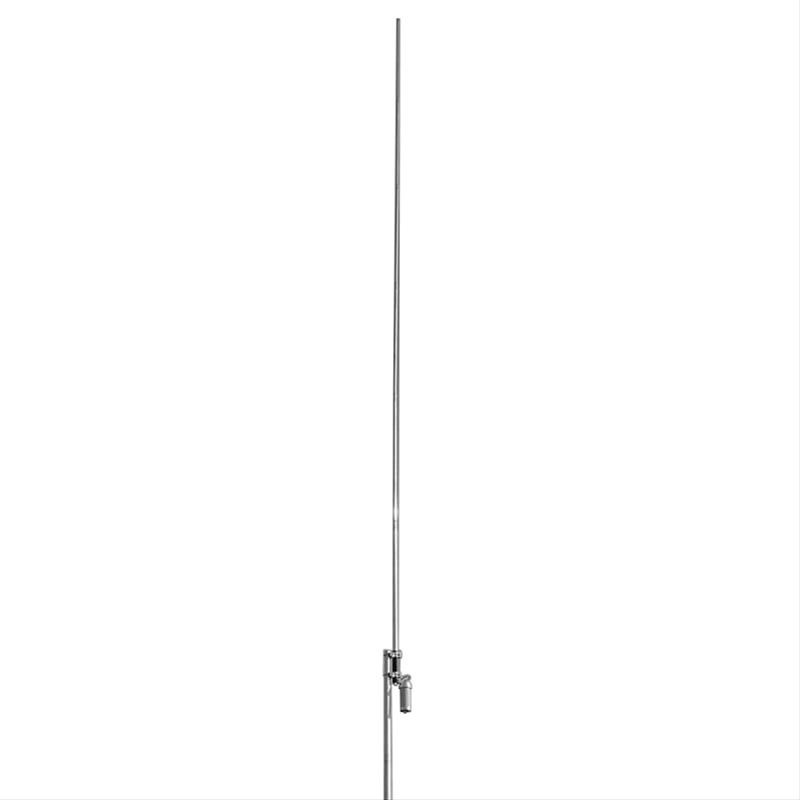

Diamond BB-7V – Breitband-Vertikalantenne für 2 bis 30 MHz
Die Diamond BB-7V ist die ideale Lösung für Funkamateure, die auf allen Bändern arbeiten möchten, aber nur begrenzten Platz für Antennenanlagen haben ("Antennengeschädigte"). Mit einer Gesamtlänge von 6,7 m deckt sie den Bereich von 2 MHz bis 30 MHz durchgehend ab. Dank ihres speziellen Designs benötigt sie keine Radials und verfügt über einen geerdeten Strahler, was den Aufbau extrem vereinfacht.
Maximale Flexibilität auf allen Bändern
- Extrem Breitbandig: Die Antenne arbeitet nicht nur auf den Amateurbändern (160m* bis 10m), sondern auch durchgehend dazwischen – ideal für den Empfang und Sendebetrieb über das gesamte Kurzwellenspektrum.
- Einfacher Aufbau: Ein langwieriger Abgleich ist nicht erforderlich. Die Antenne wird einfach zusammengesteckt und ist sofort einsatzbereit.
- Tuner-Freundlich: Das SWR ist oberhalb von 3 MHz in der Regel 2:1 oder besser. Die in den meisten modernen Transceivern eingebauten Antennentuner sind für die Anpassung vollkommen ausreichend.
- Portabel-Tauglich: Trotz der stattlichen Betriebshöhe beträgt die Transportlänge nur 1,3 m. Mit einem Gewicht von 3 kg ist sie ein hervorragender Begleiter für Camper oder den nächsten Portabeleinsatz.
Robuste Konstruktion und einfache Montage
- Hohe Belastbarkeit: Mit bis zu 250W PEP ist die BB-7V auch für den Betrieb mit kleineren Endstufen bestens geeignet.
- Platzsparend: Da kein Platz für ausladende Radials benötigt wird, lässt sich die Antenne auch in kleinen Gärten oder auf Dachterrassen diskret installieren.
- Wetterfest: Die gewohnte Diamond-Qualität sorgt für eine lange Lebensdauer, auch bei dauerhafter Außenmontage an Masten bis zu 60 mm Durchmesser.
Technische Daten
- Frequenzbereich: 2 MHz bis 30 MHz (durchgehend)
- Unterstützte Bänder: 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m
- Max. Sendeleistung: 250W PEP
- Impedanz: 50 Ω
- VSWR: < 2:1 (oberhalb von 3 MHz, abhängig von der Umgebung)
- Antennentyp: Nicht-resonante, endgespeiste Vertikalantenne (Rundstrahler)
- Länge: ca. 6,7 m
- Transportlänge: 1,3 m
- Gewicht: 3 kg
- Anschluss: PL-Buchse (SO-239)
- Mastdurchmesser: 30 mm bis 60 mm
Lieferumfang
- Diamond BB-7V Vertikalantenne
- Montagematerial (U-Bügel für Mastmontage)
- Anleitung
*Hinweis: Auf den ganz tiefen Bändern (160m) ist die Effizienz aufgrund der Bauform physikalisch bedingt reduziert, der Betrieb ist jedoch mit einem entsprechenden Tuner möglich.
