Icom IC-7760: SDR-Flaggschiff mit getrennter Architektur

Der Icom IC-7760 ist ein zukunftsweisender Hochleistungs-Transceiver, der auf einem HF-Direktabtast-System (Direct Sampling SDR) basiert. Sein innovatives Konzept mit getrennter Bedienteil- und HF-Einheit sowie die kompromisslose digitale Signalverarbeitung definieren den Standard für den modernen Amateurfunk-Shack neu.

I. Innovative Systemarchitektur & Remote-Betrieb

Das Alleinstellungsmerkmal des IC-7760 ist seine Aufteilung in zwei Komponenten, die über Ethernet verbunden werden:

• Abgesetzte HF-Einheit: Die HF-Einheit kann über ein handelsübliches LAN-Kabel (Cat5e oder besser, max. 100 m) fernab des Arbeitsplatzes aufgestellt werden. Dies eliminiert Lüftergeräusche und Abwärme am Schreibtisch.
• Heimnetzwerk-Integration: Das Bedienteil kann über das Heimnetzwerk mit der HF-Einheit gekoppelt werden. Das Bedienteil ist dadurch überall im Haus einsetzbar, wo eine LAN-Verbindung verfügbar ist – ohne die Notwendigkeit eines PCs an der Basisstation.
• Interner RS-BA1-Server: Ermöglicht die weltweite Fernsteuerung des Transceivers über die RS-BA1 Version 2 Software (inkl. Dualwatch und Dual-Spektrumskop).
• Externes Display: Ein DVI-D-Anschluss am Bedienteil überträgt das Hauptdisplay verlustfrei auf einen großen externen Monitor.

II. Empfänger-Performance und DSP-Technologie

Der IC-7760 verfügt über zwei vollständig unabhängige Empfänger und modernste Digitaltechnik:

• Zwei unabhängige Empfänger: Ermöglichen gleichzeitigen Dualwatch-Empfang auf Haupt- und Subband (auch Diversity-Empfang) von 30 kHz bis 60 MHz.
• Digitale Preselektoren (DIGI-SEL): Hochwirksame Filterung zur Unterdrückung starker Außer-Band-Signale. Der DIGI-SEL kann nun gemeinsam mit den Vorverstärkern eingesetzt werden, um die Empfindlichkeit zu optimieren.
• Filter und Dynamik: 15 separate Bandpassfilter (BPF). Zwei schaltbare Vorverstärker (Preamp 1: Großer Dynamikumfang, Preamp 2: Große Verstärkung). Dazu die IP+-Funktion zur Verbesserung des IP3.
• Anschlüsse: BNC-RX-IN/OUT für gesonderte Empfangsantennen oder externe Filter/Vorverstärker.
• Digitale Modi: Integrierter RTTY/PSK-Encoder und -Decoder.

III. Sendeleistung und Signalreinheit

• 200 W Dauerbetrieb: Die Endstufe ermöglicht 200 Watt Dauersendeleistung, selbst in anspruchsvollen Modi wie FT8.
• Digitale Vorverzerrung (DPD): Diese Technologie korrigiert die Verzerrung des Endstufenausgangs digital und sorgt für hohe spektrale Reinheit der Aussendungen.
• Interner Antennentuner: Verfügt über einen schnellen, internen automatischen Antennentuner mit mechanischen Relais.
• CW-Funktionen: FPGA-gesteuerte CW-Signalform, Voll-BK/Semi-BK und einstellbarer APF (Audio Peak Filter). Der CW-Pitch ist von 300 Hz bis 900 Hz einstellbar.

IV. Bedienung, Anzeige und Komfort

• Dual-Touchscreen-Display: 7-Zoll-Hauptdisplay (Touch) und 2,4-Zoll-Subdisplay (Touch) zur Darstellung von Filtereffekten, Messinstrumenten und Registern.
• Dual-Spektrumskop und Wasserfall: Hochauflösende, gleichzeitige Beobachtung von Haupt- und Subband mit 100 dB Dynamikbereich.

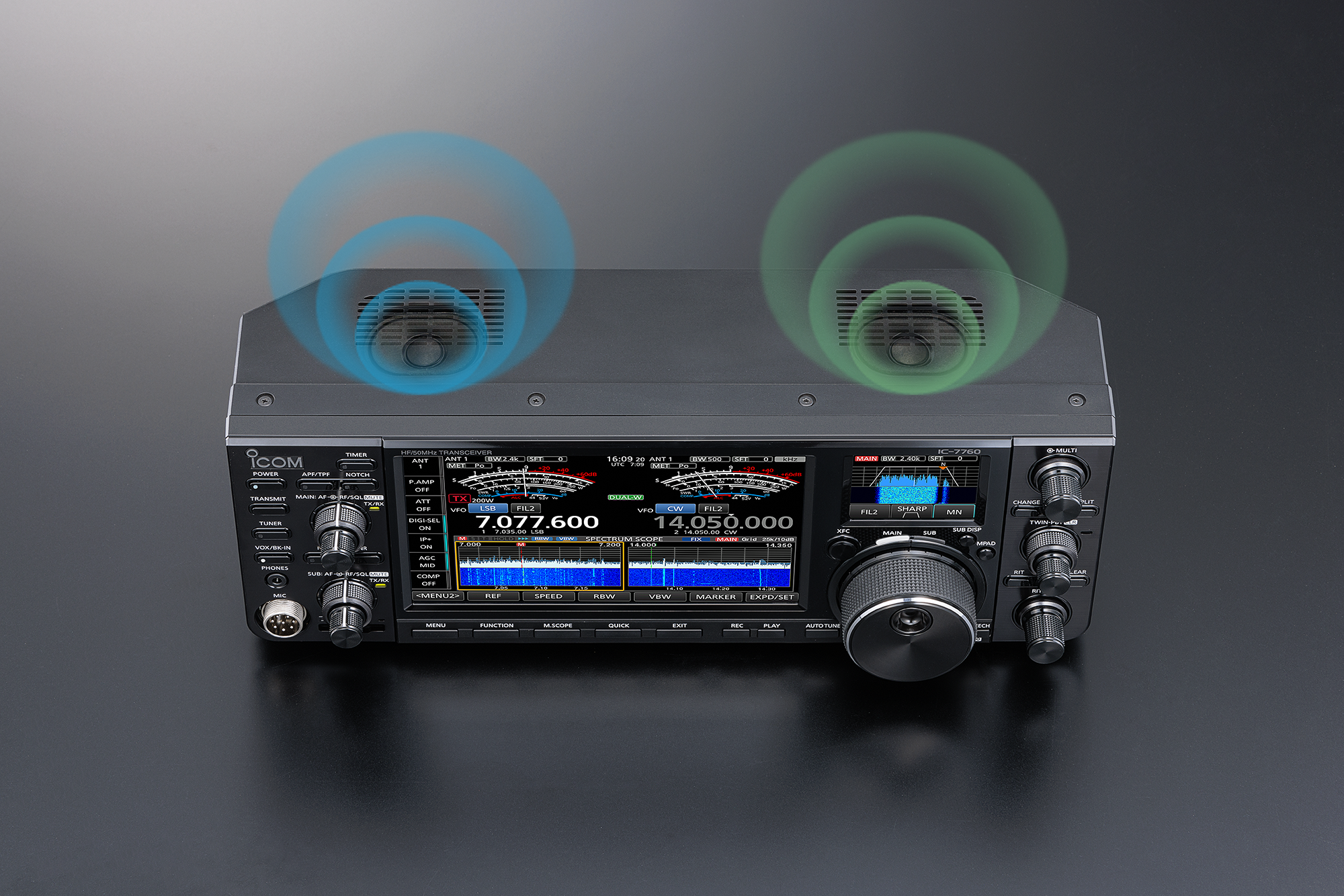

• Akustik: Zwei separate Lautsprecher im Bedienteil ermöglichen Stereo-Audioausgabe zur besseren Unterscheidung von Haupt- und Subband.
• Digitale Komfortfunktionen: FT8-Preset-Menü für schnelle Einrichtung. Automatische Contest-Seriennummern für CW und RTTY.
• Schnittstellen: SD-Kartensteckplatz für Speicherung von Logs und Einstellungen. I/Q-Signalausgang (über USB) zur Anbindung an externe SDR-Software.

Lieferumfang (Auszug)

• IC-7760 (HF-Einheit)
• BC-267 Netzgerät für Bedienteil
• Ethernet-Kabel, 3 m
• Tischständer
