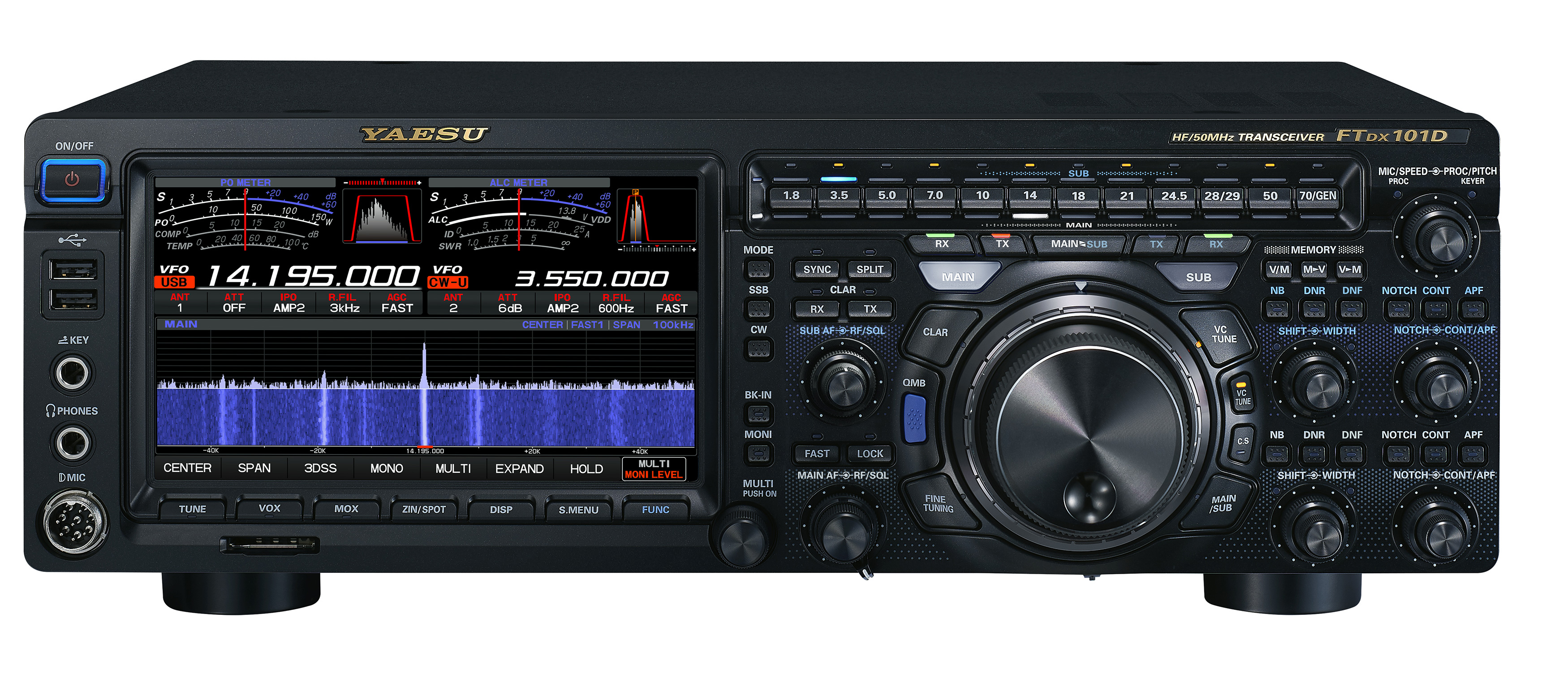

Yaesu FT-DX101D

FT-DX101D: 100W Sendeleistung, ohne Netzteil, benötigt 13.8V, 22A Versorgung

Das Konzept des FT-DX101 ist ein modernes Hybrid System bestehend aus direkt abtastender SDR Technik und klassischer und bewährter Down-Mischer Technik. Einerseits wird das HF Signal SDR-typisch direkt nach einem aufwendigen Vorfilter (mitlaufender Bandpass) digitalsisiert, andererseits existiert parallel dazu ein Signalpfad auf dem das Signal nach dem gleichen Vorfilter auf eine ZF von 9 MHz herunter gemischt und dann digitalisert wird. Diese zweigleisige Vorgehensweise eröffnet viele Möglichkeiten: so können ohne Kompromisse Dinge wie ein breites (max. 1 MHz) Spektrum und Wasserfall-Diagramm dargestellt werden, gleichzeitig aber auch beste Empfängereigenschaften bei der Nahselektion geboten werden. Denn der Empfangszweig über die ZF-Stufe ist mit Roofing-Filtern ausgestattet. Hier stehen Breiten von 600 Hz, 3 und 12 kHz zur Verfügung die automatisch in Abhängigkeit von der Betriebsart ausgewählt werden, aber auch manuell selektiert werden können.

Die hervorragenden Empfängereigenschaften des FT-DX101 werden nicht zuletzt auch durch gute Vorfilter erreicht. Yaesu hat 15 feste Bandfilter verbaut, wahlweise kann aber auch ein mitlaufendes Filter zugeschaltet werden. Das mitlaufende Filter wird über einen veränderlichen Drehkondensator abgestimmt, der von einem sehr praäzisen Miniatur-Schrittmoter angesteuert wird. Yaesu gibt hier eine Dämpfung von bis zu -70dB für die Unterdrückung unerwünschter Signale an. So ergibt sich spitzenmäßiger Blocking Dynamic Range (BDR) von 150 dB bei 2 KHz Signalabstand bei einem Dynamikumfang von 120 dB (RMDR).

Der Yaesu FT-DX101 bietet zwei völlig unabhängige, gleichwertige Empfänger (Main- und Sub-Band). Jeder Empfänger ist mit dem bekannten DSP-System zur Filterung des NF-Signals ausgestattet. So können individuelle Notch und Rauschfilter eingesetzt werden, jeder Empfänger hat einen eigenen Satz an einstellbaren Filterbreiten. Das Display kann entsprechend auf zwei Wasserfall-Darstellungen erweitert werden die wahlweise neben- oder übereinander angezeigt werden. So ergibt sich auch das bekannte System mit zwei unabhängigen NF-Ausgängen, man kann sich also Main- und Sub-VFO getrennt auf einen Stereo-Kopfhörer ausgeben lassen. Das ist sehr praktisch bei der Jagd nach einer seltenen Station im Split-Betrieb.

Funktionen FT-DX101D

• 160-10m + 6m + 4m
• Hybrid-SDR: Direct Sampling + Down Mixer/SDR
• 100W Sendeleistung (D Version)
• 9MHz ZF Roofing Filter: 12 kHz, 3 kHz, 600 Hz
• 15 Bandfilter + mitlaufender Pre-Selector (VC Tuning)
• Zwei unabhängige Empfänger
• Betriebsarten: LSB, USB, CW, RTTY, PSK, AM, FM (+ Data Modes)
• 18 Bit A/D Wandler
• Sehr rauscharmer 400 MHz Local Oszillator
• 7" Farb-Display mit Touch-Funktion
• Vielzweck VFO-Abstimmung
• RX/TX Clarifier
• Split Betrieb
• ±0.1 ppm TCXO
• Automatische CW Abstimmung
• RTTY, CW, PSK31 Decoder
• 99 Speicher, 12 stellige alphanumerische Beschriftung
• 5 oder 10 Schnellspeicher
• 9 Speicherpaare für Scan-Edges
• Eingebauter Lautsprecher oben (D Version)
• Beistell-Lautsprecher im Gehäusedesign (MP Version)
• Zwei USB Anschlüsse vorne (Tastatur u.a.), ein USB ANschluß hinten (CAT Steuerung)
• Steckplatz für SD-Speicherkarte
• DVI-D Anschluß für externen Monitor
• RS-232 Serielle Schnittstelle

Lieferumfang:

• Yaesu FT-DX101D
• Manual und Schaltpläne
• SSM-75G Handmikrofon
• DC-Kabel
• Kleinteile (Sicherungen, Stecker, Mikrofonhalter)
• 5 Jahre Garantie für mehr Informationen klicken
