Pactor Controller und Zubehör

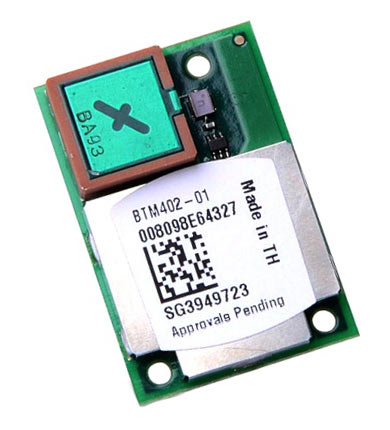

  Bluetooth Modul für alle SCS Dragon-Modems.   Bluetooth dient der Datenüberbrückung kleiner Distanzen mittels einer hochfrequenten (2.4GHz) Funkstrecke mit sehr kleiner Leistung und kann damit als Ersatz für eine Kabelverbindung dienen. Der Datenstrom der USB Kabelverbindung zum Modem liegt mitten im Kurzwellen Frequenzbereich. Gegenseitige Beeinflussungen sind möglich, besonders dann wenn die KW-Antenne nicht weit vom Modem/PC entfernt ist - z.b. bei einer Schiffsinstallation. „Gegenseitig“ bedeutet, dass sowohl der Kurzwellensender den USB-Datenstrom im Kabel stören kann, als auch umgekehrt, dass der USB-Datenstrom den Kurzwellenempfang stören kann. Bluetooth beseitigt dieses Problem grundsätzlich, da Bluetooth und Kurzwelle sich gegenseitig nicht beeinflussen können. Außerdem entfallen mit dem USB-Kabel auch eventuelle Masseschleifen und parasitäre Ausgleichsströme zwischen Funkgerät und Computer, was z.B. zu einer deutlichen Verbesserung der Aussendungsqualität des Funksignals führen kann.

 Bluetooth Modul für SCS PTC-IIIUSB Pactor Modem.Bluetooth dient der Datenüberbrückung kleiner Distanzen mittels einer hochfrequenten (2.4GHz) Funkstrecke mit sehr kleiner Leistung und kann damit als Ersatz für eine Kabelverbindung dienen.Der Datenstrom der USB Kabelverbindung zum Modem liegt mitten im Kurzwellen Frequenzbereich. Gegenseitige Beeinflussungen sind möglich, besonders dann wenn die KW-Antenne nicht weit vom Modem/PC entfernt ist - z.b. bei einer Schiffsinstallation. „Gegenseitig“ bedeutet, dass sowohl der Kurzwellensender den USB-Datenstrom im Kabel stören kann, als auch umgekehrt, dass der USB-Datenstrom den Kurzwellenempfang stören kann.Bluetooth beseitigt dieses Problem grundsätzlich, da Bluetooth und Kurzwelle sich gegenseitig nicht beeinflussen können. Außerdem entfallen mit dem USB-Kabel auch eventuelle Masseschleifen und parasitäre Ausgleichsströme zwischen Funkgerät und Computer, was z.B. zu einer deutlichen Verbesserung der Aussendungsqualität des Funksignals führen kann.

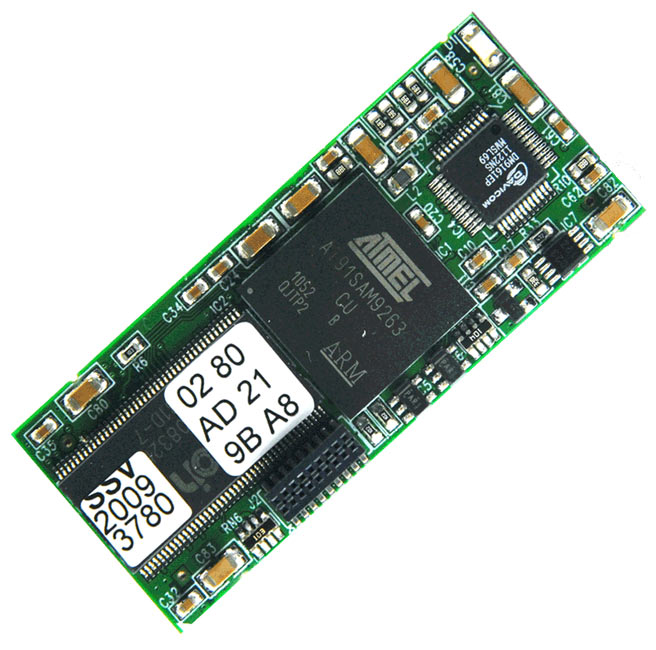

  Ethernet-Interface für SCS DR 7800. Mit diesem Modul kann die Verbindung zwischen dem P4dragon DR-7800 und dem Computer kann auch via Ethernet hergestellt werden (10Base-T oder 100Base-T).

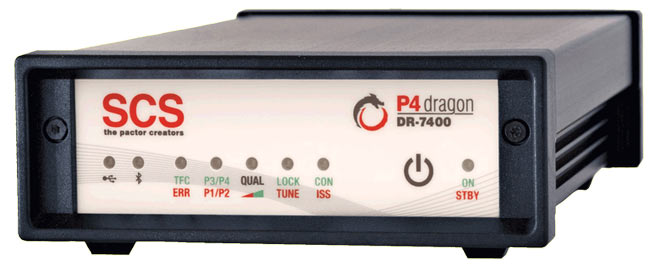

Der kleine Brunder des P4dragon DR-7800.Die wichtigsten Unterschiede sind:  Nur ein TRX Port (DR 7800 hat 2)Kein OLED DisplayKein NetzwerkanschlussKein USB Masterport als Option möglichKein Headset Anschluss Der DR-7400 wurde optimal auf das neue Highend-Übertragungsverfahren PACTOR-4 zugeschnitten und bietet mit diesem unübertroffen schnelle und robuste Datenübertragung via Kurzwelle: E-Mail fast wie von zuhause – von jedem Punkt der Erde. Der DR-7400 ist softwarekompatibel zum PTC-II und DR-7800, so dass bestehende Software (AirMail, RMS Express, Alpha usw.) für PACTOR weiter verwendet werden kann. Das elegante Design sowie die einfache Upgrade-Möglichkeit (kostenlose Updates!) runden das Konzept des „kleinen Drachen“ ab. Selbstverständlich verfügt der DR-7400 auch über eine TRX-Fernsteuerschnittstelle, einen GPS-Eingang und eine (optionale) Bluetooth-Schnittstelle.Am Limit. DR-7400 bedeutet „Highend“ in Hard- und Software: 6,4 Giga-Rechenoperationen pro Sekunde und handoptimierte DSP-Algorithmen ermöglichen eine unübertroffene PACTOR-Performance – Referenzklasse!P4dragon. Das Ouroboros-Logo ist nicht nur ein Symbol für weltumspannende HF-Kommunikation, es symbolisiert auch die vielen iterativen Verfahren, ohne die PACTOR-4 nicht so nahe an die Shannon-Grenze heranreichen würde.PACTOR-4. Max. 10500 bps netto. 2 x schneller als P3. Abwärtskompatibel. 2400 Hz Bandbreite. Hohe Adaptivität. Extrem störfest. 6-faches Auto-Notch. Adaptiver Equalizer.PACTOR-4    Datendurchsatz: Maximal 5512 bps ohne Kompression, ca. 10500 bps mit PMC bei Text. Dieser Durchsatz wird bei ca. +16 dB @ 4 kHz im AWGN-Kanal erreicht. Unter üblichen Kanalbedingungen. 1,5 - 3 mal schneller als PACTOR-3Kompatibilität: Strikt abwärtskompatibel zu PACTOR-1/-2/-3, automatische Aushandlung beim Verbindungsaufbau. Spürbar verbesserte Empfangsleistung bei PACTOR-2 und PACTOR-3ARQ-Protokoll: Synchron, ähnlich zu PACTOR-3, jedoch 10 statt 6 Speedlevel („Waveforms“) und schnellere Umschaltung, Bandbreite immer kleiner 2400 HzKanal-Entzerrung: Iterativer adaptiver Equalizer bei den kohärenten Speedleveln (5-10), RAKE-Receiver mit Maximum Ratio Combining bei den gespreizten Speedleveln (2-4)DR-7400    Betriebsarten: PACTOR-IV, PACTOR-III, PACTOR-II, PACTOR-I, Wetter-Fax (Empfang), RTTY-, NAVTEX-, GPS-DecoderProzessor: Quadcore-DSP von Freescale, 6400 MIPSAnschlüsse: USB, opt. Bluetooth, GPS (RS232- und TTL), Funkgeräte-Audio/PTT (PTC-II-kompatibel), TRX-Fernsteuerung (alle gängigen Transceiver-Typen)Audio-Pegel/Impedanzen: Eingang: max. 3 V p-p, 47 kΩ, Ausgang: max. 4,5 V p-p, 1 kΩ, jeweils unsymmetrischAnzeige: 8 Zweifarben-LEDs (grün, rot) zur Darstellung aller relevanten Betriebszustände und als Abstimmanzeige.Stromversorgung: 10...25 V, typ. 300 mA, 400 mA max. bei 10 V EingangsspannungGewicht / Abmessungen: 450 g, 125 x 43 x 138 mm (Breite x Höhe x Tiefe)

Wie P4dragon DR-7400 aber mit eingebautem Bluetooth! Der DR-7400 wurde optimal auf das neue Highend-Übertragungsverfahren PACTOR-4 zugeschnitten und bietet mit diesem unübertroffen schnelle und robuste Datenübertragung via Kurzwelle: E-Mail fast wie von zuhause – von jedem Punkt der Erde. Der DR-7400 ist softwarekompatibel zum PTC-II und DR-7800, so dass bestehende Software (AirMail, RMS Express, Alpha usw.) für PACTOR weiter verwendet werden kann. Das elegante Design sowie die einfache Upgrade-Möglichkeit (kostenlose Updates!) runden das Konzept des „kleinen Drachen“ ab. Selbstverständlich verfügt der DR-7400 auch über eine TRX-Fernsteuerschnittstelle, einen GPS-Eingang und eine (optionale) Bluetooth-Schnittstelle.Am Limit. DR-7400 bedeutet „Highend“ in Hard- und Software: 6,4 Giga-Rechenoperationen pro Sekunde und handoptimierte DSP-Algorithmen ermöglichen eine unübertroffene PACTOR-Performance – Referenzklasse!P4dragon. Das Ouroboros-Logo ist nicht nur ein Symbol für weltumspannende HF-Kommunikation, es symbolisiert auch die vielen iterativen Verfahren, ohne die PACTOR-4 nicht so nahe an die Shannon-Grenze heranreichen würde.PACTOR-4. Max. 10500 bps netto. 2 x schneller als P3. Abwärtskompatibel. 2400 Hz Bandbreite. Hohe Adaptivität. Extrem störfest. 6-faches Auto-Notch. Adaptiver Equalizer.PACTOR-4  Datendurchsatz: Maximal 5512 bps ohne Kompression, ca. 10500 bps mit PMC bei Text. Dieser Durchsatz wird bei ca. +16 dB @ 4 kHz im AWGN-Kanal erreicht. Unter üblichen Kanalbedingungen. 1,5 - 3 mal schneller als PACTOR-3Kompatibilität: Strikt abwärtskompatibel zu PACTOR-1/-2/-3, automatische Aushandlung beim Verbindungsaufbau. Spürbar verbesserte Empfangsleistung bei PACTOR-2 und PACTOR-3ARQ-Protokoll: Synchron, ähnlich zu PACTOR-3, jedoch 10 statt 6 Speedlevel („Waveforms“) und schnellere Umschaltung, Bandbreite immer kleiner 2400 HzKanal-Entzerrung: Iterativer adaptiver Equalizer bei den kohärenten Speedleveln (5-10), RAKE-Receiver mit Maximum Ratio Combining bei den gespreizten Speedleveln (2-4)DR-7400    Betriebsarten: PACTOR-IV, PACTOR-III, PACTOR-II, PACTOR-I, Wetter-Fax (Empfang), RTTY-, NAVTEX-, GPS-DecoderProzessor: Quadcore-DSP von Freescale, 6400 MIPSAnschlüsse: USB, opt. Bluetooth, GPS (RS232- und TTL), Funkgeräte-Audio/PTT (PTC-II-kompatibel), TRX-Fernsteuerung (alle gängigen Transceiver-Typen)Audio-Pegel/Impedanzen: Eingang: max. 3 V p-p, 47 kΩ, Ausgang: max. 4,5 V p-p, 1 kΩ, jeweils unsymmetrischAnzeige: 8 Zweifarben-LEDs (grün, rot) zur Darstellung aller relevanten Betriebszustände und als Abstimmanzeige.Stromversorgung: 10...25 V, typ. 300 mA, 400 mA max. bei 10 V EingangsspannungGewicht / Abmessungen: 450 g, 125 x 43 x 138 mm (Breite x Höhe x Tiefe)

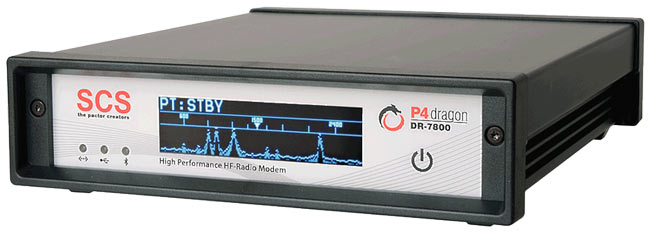

Das HF Modem P4dragon DR-7800 ist die kompromisslose Weiterentwicklung des legendären PTC-II, konzipiert für den professionellen Einsatz und den ambitionierten Funkamateur. Der DR-7800 wurde optimal auf das neue Übertragungsverfahren Pactor 4 zugeschnitten und bietet mit diesem unübertroffen schnelle und robuste Datenübertragung via Kurzwelle: der E-Mail versand geht fast wie von zuhause und das von jedem Punkt der Erde. Der DR-7800 ist Softwarekompatibel zum PTC-II, so dass bestehende Software (AirMail, RMS Express, Alpha, usw.) für PACTOR weiterverwendet werden kann. Das elegante Design, das sehr gut ablesbare und OLED Display sowie die einfache Upgrade Möglichkeit (kostenlos) runden das Konzept des modernsten Kurzwellenmodems aus dem Hause SCS ab.     PACTOR-4     Datendurchsatz: Maximal 5512 bps ohne Kompression, ca. 10500 bps mit PMC bei Text. Dieser Durchsatz wird bei ca. +16 dB @ 4 kHz im AWGN-Kanal erreicht. Unter üblichen Kanalbedingungen 1,5 - 3 mal schneller als PACTOR-3 Kompatibilität: Strikt abwärtskompatibel zu PACTOR-1/-2/-3, automatische Aushandlung beim Verbindungsaufbau. Spürbar verbesserte Empfangsleistung bei PACTOR-2 und PACTOR-3 ARQ-Protokoll: Synchron, ähnlich zu PACTOR-3, jedoch 10 statt 6 Speedlevel („Waveforms“) und schnellere Umschaltung, Bandbreite immer kleiner 2400 Hz Kanal-Entzerrung: Iterativer adaptiver Equalizer bei den kohärenten Speedleveln (5-10), RAKE-Receiver mit Maximum Ratio Combining bei den gespreizten Speedleveln (2-4) Echtzeit-Multitasking-Betriebssystem DR-7800 Betriebsarten: PACTOR-1, PACTOR-2, PACTOR-3, PACTOR-4, Wetter-Fax (Empfang), GPS-Decoder Prozessor: Quadcore-DSP von Freescale, 6400 MIPS, 64 Bit Anschlüsse: USB, (opt.: Bluetooth, Ethernet, USB-Master), GPS (RS232- und TTL), 2 x Funkgeräte-Audio/PTT („Main“, „Aux“, PTC-II-kompatibel oder symmetrisch konfigurierbar, opt. Dualport-Betrieb), 1 x Funkgeräte-Fernsteuerung (alle gängigen Transceiver-Typen), Mikrofoneingang, Lautsprecherausgang (2 W) Audio-Pegel / Impedanzen: Eingänge: max. 5,5 V p-p, 15 kΩ, Ausgänge: max. 9 V p-p, 300 Ω Anzeige: 256 x 64 Pixel, OLED, blau, hoher Kontrast, sehr gute Ablesbarkeit, keine Blickwinkelabhängigkeit, Anzeige von Spektraldarstellungen und vielem anderen mehr Stromversorgung: 10...28 V, 400 mA (max. bei 10 V Eingangsspannung) Gewicht / Abmessungen: 770 g, 172 x 43 x 205 mm (Breite x Höhe x Tiefe)

Wie P4dragon DR-7800 aber mit eingebautem Bluetooth! Das HF Modem P4dragon DR-7800 ist die kompromisslose Weiterentwicklung des legendären PTC-II, konzipiert für den professionellen Einsatz und den ambitionierten Funkamateur. Der DR-7800 wurde optimal auf das neue Übertragungsverfahren Pactor 4 zugeschnitten und bietet mit diesem unübertroffen schnelle und robuste Datenübertragung via Kurzwelle: der E-Mail versand geht fast wie von zuhause und das von jedem Punkt der Erde. Der DR-7800 ist Softwarekompatibel zum PTC-II, so dass bestehende Software (AirMail, RMS Express, Alpha, usw.) für PACTOR weiterverwendet werden kann. Das elegante Design, das sehr gut ablesbare und OLED Display sowie die einfache Upgrade Möglichkeit (kostenlos) runden das Konzept des modernsten Kurzwellenmodems aus dem Hause SCS ab.   PACTOR-4 Datendurchsatz: Maximal 5512 bps ohne Kompression, ca. 10500 bps mit PMC bei Text. Dieser Durchsatz wird bei ca. +16 dB @ 4 kHz im AWGN-Kanal erreicht. Unter üblichen Kanalbedingungen 1,5 - 3 mal schneller als PACTOR-3 Kompatibilität: Strikt abwärtskompatibel zu PACTOR-1/-2/-3, automatische Aushandlung beim Verbindungsaufbau. Spürbar verbesserte Empfangsleistung bei PACTOR-2 und PACTOR-3 ARQ-Protokoll: Synchron, ähnlich zu PACTOR-3, jedoch 10 statt 6 Speedlevel („Waveforms“) und schnellere Umschaltung, Bandbreite immer kleiner 2400 Hz Kanal-Entzerrung: Iterativer adaptiver Equalizer bei den kohärenten Speedleveln (5-10), RAKE-Receiver mit Maximum Ratio Combining bei den gespreizten Speedleveln (2-4) Echtzeit-Multitasking-Betriebssystem DR-7800 Betriebsarten: PACTOR-1, PACTOR-2, PACTOR-3, PACTOR-4, Wetter-Fax (Empfang), GPS-Decoder Prozessor: Quadcore-DSP von Freescale, 6400 MIPS, 64 Bit Anschlüsse: USB, (opt.: Bluetooth, Ethernet, USB-Master), GPS (RS232- und TTL), 2 x Funkgeräte-Audio/PTT („Main“, „Aux“, PTC-II-kompatibel oder symmetrisch konfigurierbar, opt. Dualport-Betrieb), 1 x Funkgeräte-Fernsteuerung (alle gängigen Transceiver-Typen), Mikrofoneingang, Lautsprecherausgang (2 W) Audio-Pegel / Impedanzen: Eingänge: max. 5,5 V p-p, 15 kΩ, Ausgänge: max. 9 V p-p, 300 Ω Anzeige: 256 x 64 Pixel, OLED, blau, hoher Kontrast, sehr gute Ablesbarkeit, keine Blickwinkelabhängigkeit, Anzeige von Spektraldarstellungen und vielem anderen mehr Stromversorgung: 10...28 V, 400 mA (max. bei 10 V Eingangsspannung) Gewicht / Abmessungen: 770 g, 172 x 43 x 205 mm (Breite x Höhe x Tiefe)

  Mit diesem Audio Anschlusskabel schliessen Sie das SCS Modem an Yaesu oder Kenwood Transceiver mit 6 Pol DIN (ACC) Anschluß an. Z.B. FT-817, FT-100, FT-857D, FT-897D, Kenwood TS-480SAT/HX u.Ä. Das Modem bekommt seine Betriebsspannung direkt über das Audiokabel und schaltet sich somit mit dem Transceiver automatisch an und aus. SCS-8120

  Mit diesem Audio Anschlusskabel schliessen Sie das SCS Modem an ICOM Transceiver mit 13 Pol DIN (ACC) Anschluß an. Das Modem bekommt seine Betriebsspannung direkt über das Audiokabel und schaltet sich somit mit dem Transceiver automatisch an und aus.   SCS-8110

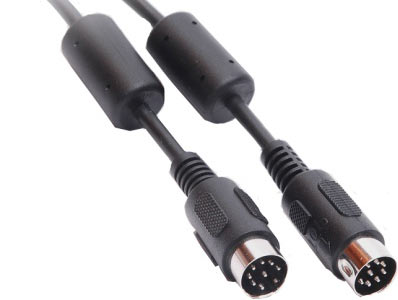

  Mit diesem Audio Anschlusskabel schliessen Sie das SCS Modem an ICOM Transceiver mit 8 Pol DIN (ACC) Anschluß an. Das Modem bekommt seine Betriebsspannung direkt über das Audiokabel und schaltet sich somit mit dem Transceiver automatisch an und aus. SCS-8090

  Mit diesem Audio Anschlusskabel schliessen Sie das SCS Modem an Kenwood Transceiver mit 13 Pol DIN (ACC) Anschluß an. Z.b. für TS-2000, TS-440, TS-450, TS-570, TS-850, TS-870 u.Ä. Das Modem bekommt seine Betriebsspannung direkt über das Audiokabel und schaltet sich somit mit dem Transceiver automatisch an und aus. SCS-8160

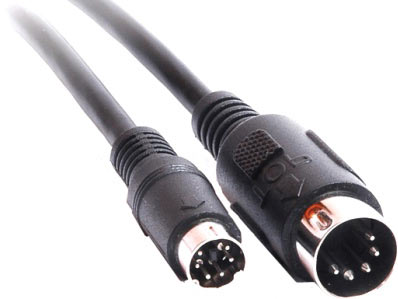

  Das Kabel dient dem Anschluss der Modems an VHF/UHF Transceiver mit der sogenannten "Data-Buchse" (6-Pol Mini DIN) für G3RUH Direkt-FSK-Betrieb (9K6/10K2 Packet-Radio). SCS-8050

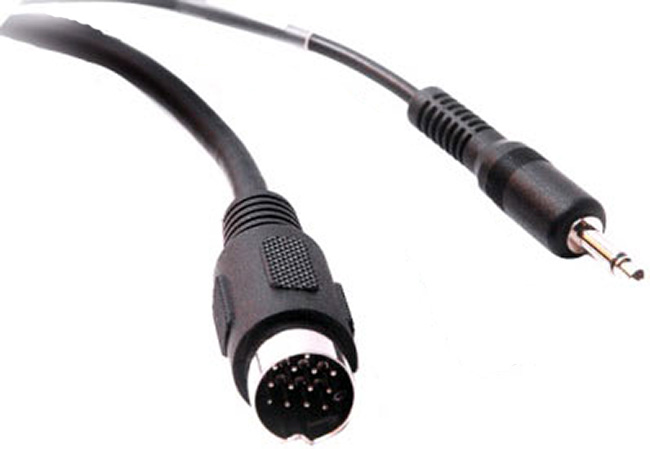

Mit diesem Kabel schließen Sie Ihr SCS Modem an die ICOM CI-V Fernsteuerbuchse mit Klinkenstecker an. Das Funkgerät lässt sich dann bequem vom PC aus fernbedienen. SCS-8170

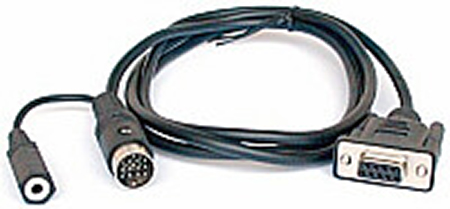

Dieses Kabel verbindet den PTC-IIIusb direkt mit einem Transceiver der mit einer RS-232 Schnittstelle ausgestattet ist. (z.B. FT-847, FT-1000, TS-2000). Ausserdem bietet das Kabel einen Anschluß für einen Stationslautsprecher zur Verwendung der PTC-III Audio-Modes. SCS-8080

Mit diesem Kabel schließen Sie Ihr SCS Modem an die Yaesu Fernsteuerbuchse mit 8-pol. Mini-DIN CAT Anschluß (z.B. FT-817, FT-100 u.a.) an. Das Funkgerät lässt sich dann bequem vom PC aus fernbedienen. SCS-8130
